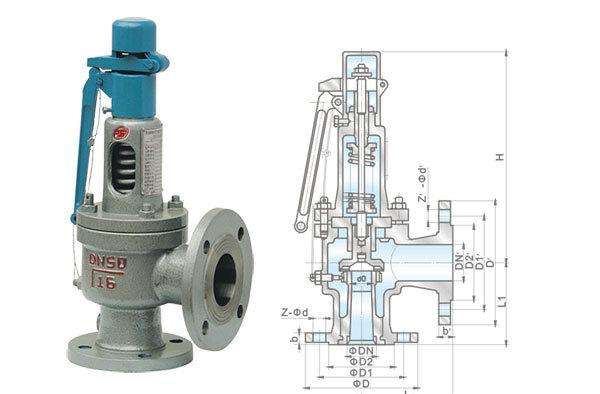

蒸汽安全閥定義

蒸汽安全閥是鍋爐、壓力容器和其他受壓力設備上重要的安全附件。其動作可靠性和性能好壞直接關系到設備和人身的安全，并與節能和環境保護緊密相關。所謂安全閥廣義上講包括泄放閥，從管理規則上看，直接安裝在蒸汽鍋爐或蒸汽發生器等一類壓力容器上，其必要條件是必須得到技術監督部門認可的閥門，狹義上稱之為安全閥，其他一般稱之為泄放閥。安全閥與泄放閥在結構和性能上很相似，二者都是在超過開啟壓力時自動排放.內部的介質，以保證生產裝置的安全。由干存在這種本質，上類似性，人們?cè)谑褂脮r(shí)，往往將二者混同，另外，有些生產裝置在規則上也規定選用哪種均可。因此，二者的不同之處往往被忽視。從而也就出現了許多間題。安全閥在系統中起安全保護作用。當系統壓力超過規定值時，安全閥打開，將系統中的一部分氣體/流體排入大氣/管道外，使系統壓力不超過允許值，從而保證系統不因壓力過高而發生事故。

 蒸汽安全閥工作原理：

蒸汽安全閥是蒸汽發生器上的重要安全附件。它的主要作用是：當蒸汽發生器內的壓力超過規定值(即蒸汽安全閥的起跳壓力)時，蒸汽安全閥自動開肩排出蒸汽泄壓;當蒸汽發生器內的壓力降低到規定壓力值(即安全閥的回座壓力)時，蒸汽安全閥自行關閉，使蒸汽發生器始終處于正常工作壓力下安全運行，防止蒸汽發生器因超壓而引起爆炸。當鍋爐因汽化等原因引起超壓時，能起到泄壓、報警作用，達到安全運行的目的。有些蒸汽發生器在沒有蒸汽空氣閥的情況下，蒸汽安全閥還在冷爐進水和升火時，排除鍋筒內的空氣;在停爐后，可通過開啟蒸汽安全閥向鍋筒內引入空氣，進行無壓排水。

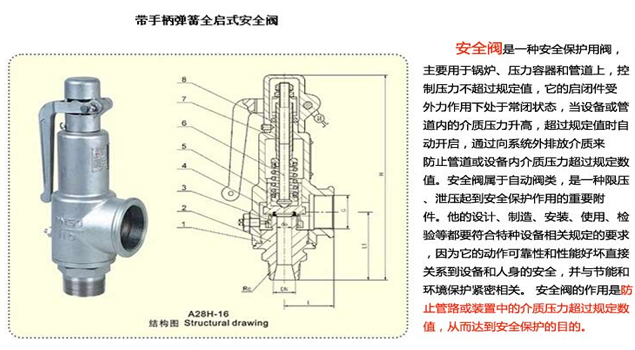

蒸汽安全閥結構：

蒸汽安全閥由閥座，閥芯和加壓裝置組成。蒸汽安全閥閥內的通道與蒸汽發生器蒸汽空間相通，閥芯由加壓裝置產生的壓緊力緊壓在閥座上，當閥芯所承受的壓緊力大于蒸汽對閥芯的推力時，閥芯緊貼閥座，蒸汽安全閥處于關閉狀態;當蒸汽發生器內汽壓升高，蒸汽作用在閥芯上的力增大，當這個作用力大于閥芯所承受的壓緊力時，閥芯被頂起而離開閥座，安全閥開啟，蒸汽發生器隨即泄壓。隨著蒸汽發生器內蒸汽的排放，蒸汽發生器內的汽壓下降，閥芯所承受的蒸汽推力降低，小于閥芯所承受的壓緊力，安全閥自行關閉。

蒸汽安全閥安裝規范：

蒸汽安全閥在我們的生活當中應用的越來越廣泛了現在,因此我們要注意的事項也多，安裝.維修、保養等

1、蒸汽安全閥應垂直安裝在鍋商、集箱的最高位置。在安全閥和鍋筒或集箱之間，不得裝有取用蒸汽的出口管和閥門。

2、杠桿式蒸汽安全閥要有防止重錘自行移動的裝置和限制杠桿越軌的導架，彈簧式安全閥要有提升手把和防止隨便擰動調整螺釘?shù)难b置。

3、對于額定蒸汽壓力小于或等于3. 82MPa的鍋爐，蒸汽安全閥喉徑不應小于25nm;對于額定蒸汽壓力大于3. 82MPa的鍋爐，安全閥喉徑不應小于20mm。

4、蒸汽安全閥與鍋爐的連接管，其截面積應不小于安全閥的進口截面積。如果幾個安全閥共同裝設在一根與鍋筒直接相連的短管上，短管的通路截面積應不步于所有安全閥排汽面積的1.25倍。

5、蒸汽安全閥一般應裝設排汽管，排汽管應直通安全地點，并有足夠的截面積，保證排汽暢通。安全閥排氣管底部應裝腔作勢有接到安全地點的疏水管，在排氣管和疏水管上都不允許裝設閥門。

6、額定蒸發量大于0.5t/h的鍋爐，至少裝設兩個安全閥;額定蒸發量小于或等于0. 5t/h的鍋爐，至少裝-一個安全閥?？煞质绞∶浩鞒隹谔?、蒸汽過熱器出口處都必須裝設安全閥。

7、壓力容器的蒸汽安全閥最好直接裝在壓力容器本體的最高位置上。液化氣體貯罐的安全閥必須裝設在氣相部位。一般可用短管與容器連接，則此安全閥短管的直徑應不小于安全閥的閥徑。

8、蒸汽安全閥與容器之間-般不得裝設閥門，對易燃易爆或黏性介質的容器，為了安全閥的清洗或更換方便，可裝設截止閥，該截止閥在正常操作時必須全開并加鉛封，避免亂動。

9、對易燃易爆或有毒介質的壓力容器，蒸汽安全閥排出的介質必須有安全裝置和回收系統。杠桿式安全閥的安裝必須保持鉛垂位置，彈簧安全閥也最好垂直安裝，以免影響其動作。安裝時還應注意配合、零件的同軸度和應使各個螺栓均勻受力。

10、新裝蒸汽安全閥應附有產品合格證，安裝前要進行復校，加以鉛封并出具安全閥校驗。

11、蒸汽安全閥的出口應無阻力，避免背壓現象，若裝設排泄管，其內徑應大于安全閥的出口通徑，安全閥排除口應注意防凍，對盛裝易燃或.有毒、劇毒介質的容器，排泄管應直通室外安全地點或有進行妥善處理的設施，排泄管不準裝設任何閥門。

12、承壓設備與蒸汽安全閥之間不得裝有任何閥門，對盛易燃、易爆、有毒或粘性介質的容器，為便于更換、清洗，可裝截止閥，其結構和通徑尺寸不應妨礙安全閥的正常運行。正常運行時，截止閥必須全開并加鉛封。
